Produktbeschreibungen
Der Neuste Umbausätze für Mid-Drive-Motoren, integrierter Controller
Packliste:
1. BBS02B Mid-Drive Motor: 1 Stück
2. LCD-Anzeige C961 oder C965 + Bedientaste: 1 PC (wenn keine spezielle Anforderung, senden wir Anzeige entsprechend unserem Vorrat)
3. Bremshebel: 2 Stück
4. Daumendrossel: 1 Stück
5. Wasserdichte Schnellkupplungsdrähte: 1 Stück
6. Sensor für Geschwindigkeitserkennung + Magnet: 1 Sütck

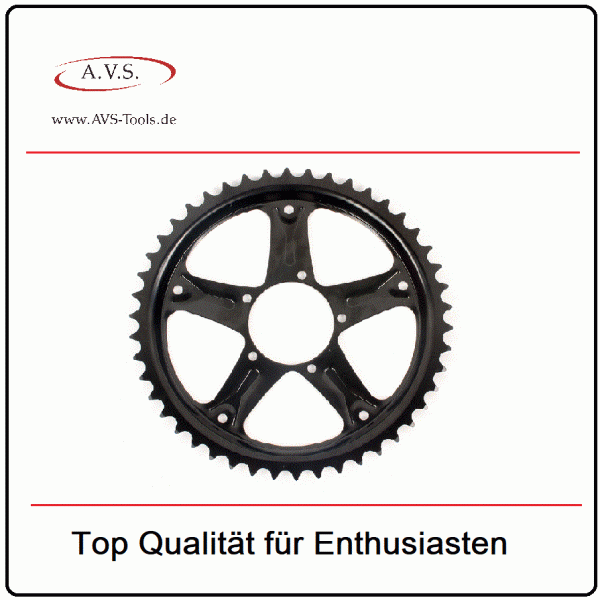

7. Kettenrad T44 + Kettenschutz: 1 Stück
8. Linke Kurbel + Rechte Kurbel: jeweils 1 Stück
9. Befestigungsplatte: 1 Stück
10. M5 * 10 Muttern: 5 Stück
11. M6 * 12 Muttern: 2 Stück
12. M33 Muttern: 2 Stück
13. ST 3,9 Muttern: 5 Stück
Spezifikation:
1. Spannung: 36V
2. Leistung: 250W
3. Motorgewicht: 4,3 kg
4. BB Länge: 68mm (geeignet für 68mm Länge BB Bike Modification)
5. Arbeitstemperatur der Anzeige: - 20 ℃ - 80 ℃.
6. Wasserdichter Grad: IP65
Installation:
1. Öffnen Sie die Verpackung und nehmen Sie das Zubehör der Antriebseinheit heraus. Und überprüfen Sie die Spezifikation, ob sie korrekt ist.
2. Befestigen Sie das Kettenrad an der Antriebseinheit mit der 5-teiligen Schraube M5 * 10 und befestigen Sie dann die Kettenabdeckung am Kettenrad mit den 5-teiligen Schrauben ST3.9.
3. Befestigen Sie das Achsrohr der Antriebseinheit an der unteren Halterung des Rahmens.
4. Die Oberfläche mit den Zähnen der Befestigungsplatte nach innen zeigen, dann die Platte mit 2 Stück M6 * 10 an der Antriebseinheit befestigen.
5. Halten Sie die Antriebseinheit in die Nähe der Fahrradgabel. Drücken Sie die erste Mutter M33 mit einer Kraft von weniger als 5 kg mit einer Kraft von 30-40 Nm auf das Achsrohr.
6. Befestigen Sie die zweite Mutter M33 auf dem Achsrohr. Anzugskraft: 30-40Nm.
7. Befestigen Sie die linke Kurbel mit der Innensechskantschraube M8 am Fahrrad. Anzugskraft: 35-40 Nm.
8. Befestigen Sie die rechte Kurbel mit der Innensechskantschraube M8 am Fahrrad. Anzugskraft: 35-40 Nm.
9. Schließen Sie alle Kabel für Batterie, Display, Geschwindigkeitssensor usw. an.
